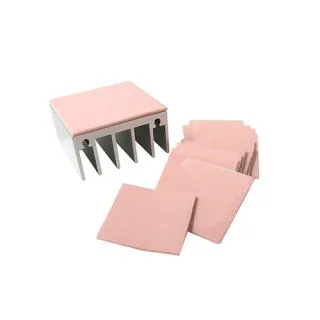

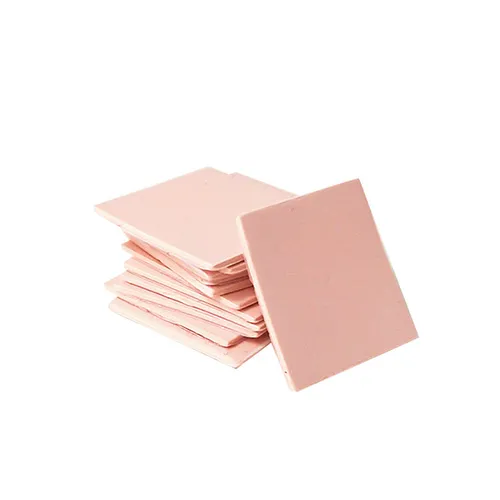

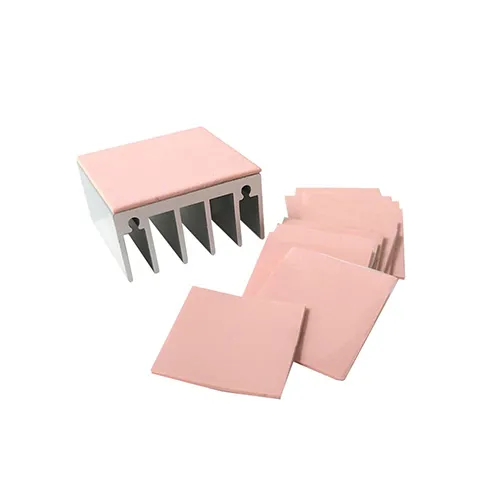

TG-A1450 超高熱伝導シリコーンシート

  • 高い熱導電性
  • 低熱抵抗
  • 絶縁性がよい

シリコーンをベースに熱伝導性パウダーや難燃性などの各種副原料を加え、特殊な製法で合成した熱伝導材料です。熱源の表面とヒートシンクの接触面の間に発生する接触熱抵抗を効果的に低減できます。TG-A 1450 超ソフトタイプ熱伝導シリコーンシートの熱伝導性14.5W/m•Kで、熱伝導性が高い条件下では熱抵抗が低く、絶縁性に秀でているという優れた特性を持っています。硬度はShore OO 55に達し、変形しにくく、図面通りにカットを行ってパッチングができるので、作業性が良く、生産ラインの稼働率が上がります。厚みは0.5mm~2.0mmでお選びいただくことができ、コストパフォーマンスにも優れています。

Share:

高効率製品、電動自動車、自動化、5Gアプリケーション、サーバーなどの高ワット数の電子製品に最適です。近年、あらゆる種類の製品が軽量化、薄型化、低背化の目標に向かって薄んでいますが、同時に効率と消費電力も数倍に増加しており、放熱需求と同時に放熱の活発な開発にも繋がっています。熱伝導は軽視できない大きな問題です。TG-A1450スーパーソフト熱伝導シリコーンシートは、高性能、高消費電力製品に適しており、高い熱伝導率と優れた熱伝導性を有しています。良好な柔軟性は、効果的に機構の隙間を埋めることができ、航空、医療、自動車、電子など様々な分野でご使用いただけます。


製品アプリケーション
電子部品(パーツ):5G、航空宇宙、人工知能、エー‐アイ‐オー‐ティー、AR/VR/MR/XR、自動車、コンシューマーエレクトロニクス、データ通信、電気自動車、電子製品、エネルギー貯蔵、産業用機器、照明機器、医療、軍事、通信ネットワーク、パネル、パワーエレクトロニクス、ロボット、サーバー事業、スマートホーム、通信など、その他。

How to use thermal pad?

Tearing off the release paper

保護フィルムをそうやって剥がすのか。

Attach the thermal pad to the heat source

熱伝導シートを熱源の上に軽く押す。

Remove the protective film

保護フィルムを剥がす。

Apply components onto the exposed part

放熱部品やヒートシンクを置く。

Thermal Conductivity

熱伝導率

熱伝導率は製品の熱を伝導する能力だ。
Dielectric Breakdown Voltage

耐電圧

耐電圧とは、絶縁材料に電圧を加えたときに耐えられる電流のことだ。
Hardness

硬さ

硬度の数が高ければ高い程、材料が硬いことになる。



材性
単位
TG-A1450 超高熱伝導シリコーンシート
テスト方法
熱伝導率
W/m•K
14.5±10%
ASTM D5470 Modified
厚さ
mm
0.5~2.0
ASTM D374
粉色
Colorimeter CIE 1976
難燃性
V-0
UL 94
耐電圧
KV/mm
≥8
ASTM D149
補強層
-
重量減少
%
<1
ASTM E595 Modified
密度
g/cm³
3.6±5%
ASTM D792
使用温度範囲
°C
-50~+180
体積熱抵抗
Ohm-m
7×10¹²
ASTM D257
伸び
%
30
ASTM D412
標準仕様
單片狀
硬さ
Shore OO
55±10
ASTM D2240
