解析热解热：利用对流动热源

风扇为一种空气动力机械，利用空气施加能量以增加空气压力和速度的机械，在散热系统中则是利用风扇增加空气的速度达到强制对流的效果，带走更多热源所散发出的热量。风扇由旋转轴的方向与出风的方向可大致分为轴流扇与离心扇，出风方向与旋转轴平行为轴流扇，垂直则为离心扇。

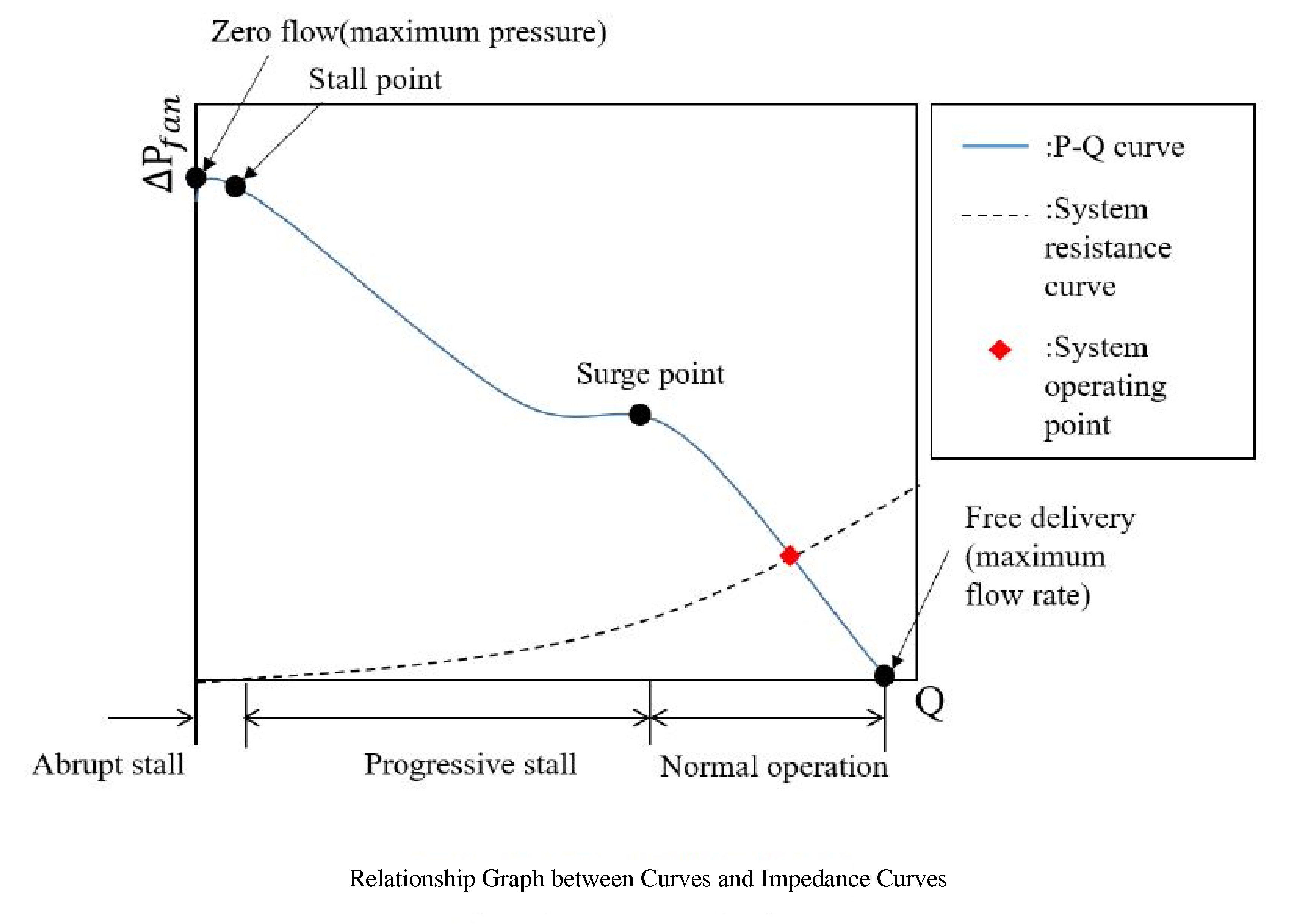

风扇性能曲线是了解一颗风扇是否适合使用的最主要资讯，此图主要将风量取在横轴，压力、功率、转速和效率取在纵轴，以曲线表示其之间关系。如下图中横轴为风量Q，纵轴为压力ΔP，其中实线为风扇流量与压力的性能曲线，而虚线则为系统的阻抗曲线，两线之交点称之为操作点。

流率为在单位时间内通过机器流体介质的量，表示方法可分为体积流率与质量流率。体积流率的单位为m3/s、m3/h或L/s，质量流率的单位为kg/s、kg/min或kg/h。根据质量守恒定律若忽略机械内部的泄漏，则在机械稳定工作时通过机械内部各截面的质量流率相等，如果在不可压缩流的情况下体积流率也相同。

在风扇中体积流率也称为风量，风量表示单位多以CFM(ft3/min)表示，下表为风量单位的换算表。

风扇效率为输入风扇轴功率换算为流体动能的效率，又可分为:全压效率、静压效率及水力效率，分别为:

在风扇的使用方面，在较小的热源大约10W以下时使用自然对流就可以了，随着热源的瓦数增加就需要使用风扇形成强制对流带走更多的热，而风扇主要取决于可以使用的空间大小，加上有效的风流设计可以使温度更有效的降低。
